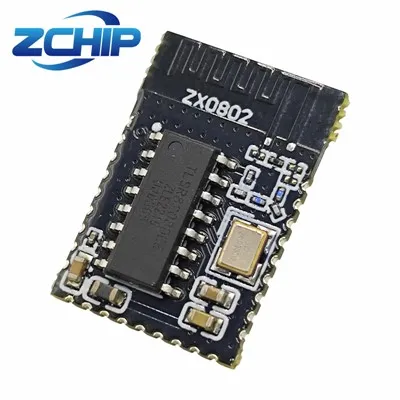

Šta je ble modul?

TheBle modul, naime Bluetooth niski energetski modul, odnosi se na modul koji podržava Bluetooth protokol 4.0 ili noviji. Evo detaljnog uvođenja o tome:

• Mala potrošnja energije: U režimu emitovanja potrošnja energije obično se može smanjiti na ispod 1mA. Nakon ulaska u režim male snage, može čak doseći ispod 200μA, osiguravajući dugoročnu upotrebu baterije gumba i omogućavanje brzog buđenja.
• Integracija master-slave:Ne može se koristiti samo za domaćinu da aktivno pretražuje i uspostavi vezu, ali i za rob da čeka da bude povezan, što ima veliku vrijednost aplikacije.
• Bluetooth mreže mreže: Ponovno iskorištavanje značajke Bluetooth-a i distribuirajući više Bluetooth modula u mrežnom uzoru, povećava bežičnu pokrivenost i udaljenost prijenosa podataka. U kombinaciji sa prednostima poput male potrošnje energije, niskih troškova i visoke sigurnosti, može se primijeniti u različitim poljima.
• Bluetooth Beacon:Emitirani protokol zasnovan na Bluetooth protokolu sa malim napajanjem. Kao Bluetooth robov male snage, on može emitirati pakete podataka u okolinu za unosno pozicioniranje, promociju proizvoda itd.

• Fizički sloj (PHY):Određuje bežični frekvencijski pojas, modulacijske i demodulacijske metode i pristupe koje koristi BLE i određuje potrošnju energije, osjetljivost i ostale RF indikatore blesa.
• Link sloj (LL):To je jezgro hrpa protokola BLE, odgovoran za odabir radiofrekvencijskih kanala, identificiranje paketa podataka, slanja i primanja paketa podataka, osiguravajući integritet podataka, izvođenje i upravljanje vezama itd.
• Sloj sučelja hosta (HCI):Neobavezno, koristi se u scenariji gdje dva čipa implementiraju snopol ble, standardiziranje komunikacijskih protokola i naredbi između njih dvoje.
• Zajednički pristup profilu (GAP):Koristi se za emitovanje, skeniranje i pokretanje veza itd.
• Kontrola logičke veze i sloj adaptivnog protokola (L2CAP):Incapsulate LL, razlikuje šifrirane kanale od redovnih kanala i upravlja intervalima povezanosti.
• Sloj sigurnosti (SM):Upravlja šifriranjem i sigurnošću BLE veza.
• Sloj protokola svojstva (ATT):Definira korisničke naredbe i podatke za naredbene operacije, poput čitanja / pisanja određenih podataka i uvodi koncept svojstava za opisivanje podataka.
• Opći sloj datoteke konfiguracije atributa (GATT):Standardizira sadržaj podataka u atributima i klasificira i upravlja ga koristeći koncept grupiranja.

• Mobilni uređaji za proširenje:poput pametnih nosivih uređaja, sportske opreme, instrumenti za nadgledanje otkucaja srca itd.
• Automobilski elektronički uređaji:Kao što su detekcija tlaka u gumama, automatsko zaključavanje automobila, snimak parkirnog mjesta, prikupljanje podataka i nadgledanje svjetionika itd.
• Zdravstveni i medicinski materijal:Kao što su monitori otkucaja srca, monitori krvnog pritiska, otkrivanje temperature u stvarnom vremenu, pametne krevetiće itd.
• Primjene pozicioniranja:poput zatvorenog pozicioniranja, podzemno pozicioniranje itd.
• Prikupljanje podataka u kratkom dometu:poput čitanja bežičnog brojila, bežična telemetrija itd.
• Prijenos podataka:kao što su pametna kućna unutarnja kontrola, bluetooth zatamnjenje, štampači itd.
